씨즈 핀히터/PTC히터 선택 가능, 열효율 높음, 안전성 높음
- 특 징 : 열효율, 화재안정성 높음, 국내최초 PTC 세라믹히터 사용
- 차단높이 : 2.5m ~ 3.0m 내외
- 속도조절 : 강/약 2단 조절
- 조작방법 : D 타입 - 현장조작반(콘트롤 판넬)제어, 중앙제어, DY, 3DY 타입 - 리모콘 방식
- 설치장소 : 고급식당, 고급점포, 백화점, 빌딩, 병원, 은행 등 고객이미지가 중요한 장소에 적합

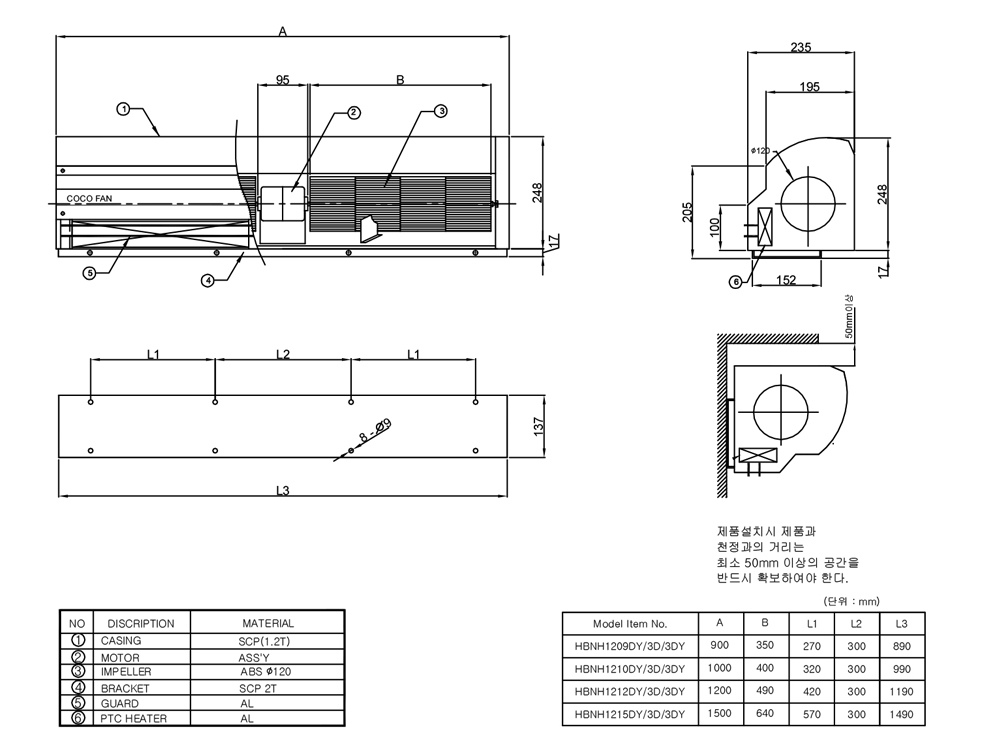

- 에어커튼 도면 (HBN 1200 Series)
-
- 규격표 (Dimensions)
-
리모콘 방식
모델 사이즈(mm) 정격전압 히터용량(kw) 모터(w) 풍속(m/sec) 소음(dB) L H W 강 약 강 약 HBNH1209-DY 900 235 265 220V / 60Hz / 1Φ 4 170 9 7 54 48 HBNH1210-DY 1000 235 265 220V / 60Hz / 1Φ 5 170 9 7 54 48 HBNH1212-DY 1200 235 265 220V / 60Hz / 1Φ 6 200 9 7 56 50 HBNH1209-3DY 900 235 265 380V / 60Hz / 3Φ 6 170 9 7 54 48 HBNH1210-3DY 1000 235 265 380V / 60Hz / 3Φ 7 170 9 7 54 48 HBNH1212-3DY 1200 235 265 380V / 60Hz / 3Φ 8 200 9 7 56 50 HBNH1215-3DY 1500 235 265 380V / 60Hz / 3Φ 11 270 9 7 64 60 -
판넬방식
모델 사이즈(mm) 정격전압 히터용량(kw) 모터(w) 풍속(m/sec) 소음(dB) L H W HBNH1209-3D 900 235 265 380V / 60Hz / 3Φ
혹은
220V / 60Hz / 3Φ6 170 7-9 55-59 HBNH1210-3D 1000 235 265 7 170 7-9 55-59 HBNH1212-3D 1200 235 265 8 200 7-9 57-61 HBNH1215-3D 1500 235 265 11 240 7-9 63-67 HBN1509-3D 900 265 265 8-9 430 9-11 59-65 HBN1510-3D 1000 265 250 9-10 485 9-11 59-65 HBN1512-3D 1200 265 250 9-11 570 9-11 60-67
- 히터형 에어커튼 전기공사
-
1차 전기 배선은 각 에어커튼 소비전력에 맞는 알맞은굵기의 전선을 사용해야한다. (규격포함)
전기히터형 에어커튼의 2차 배선은 반드시 배전함에서 직접 끌어와야 한다.
배전함에 독립된 차단기를 설치한다.
에어커튼이 단상/삼상인지 확인 후 시공한다.

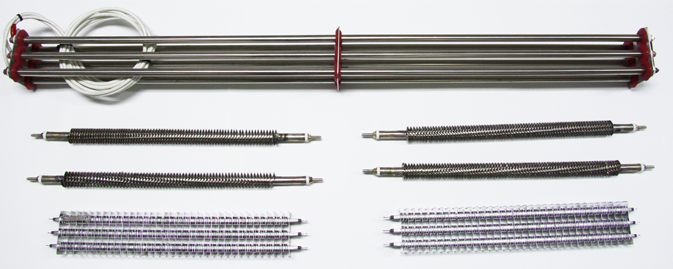

- 다양한 히터 봉 장착 가능
-

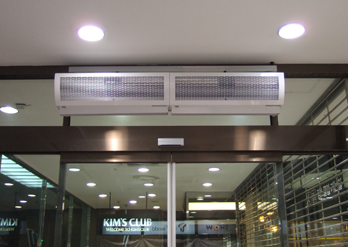

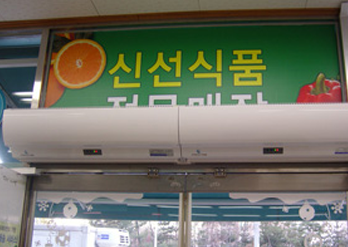

- 설치사례
-
-
